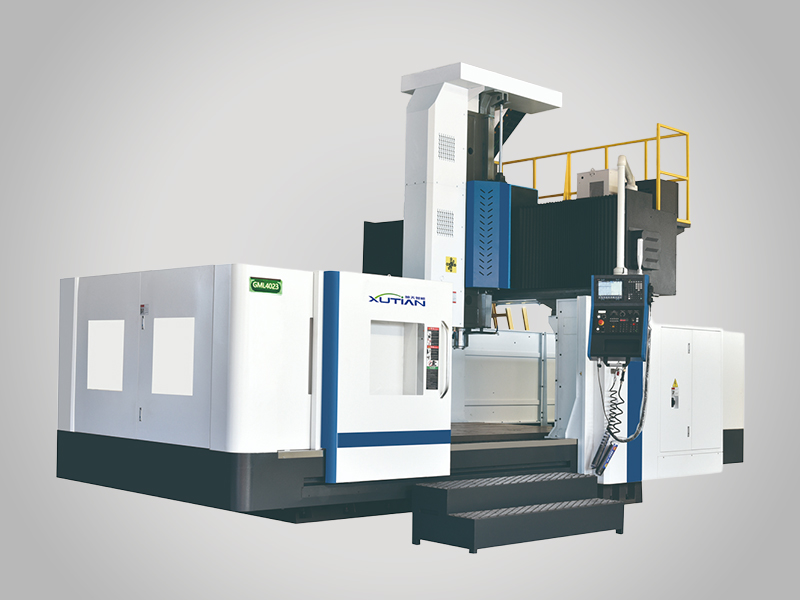

GML 系列

GML系列主要技術參數

GML 系列選擇配置

角度頭

主軸中心出水及高壓水泵

雙速齒輪箱

油冷機

臺灣數控系統

GML 系列主要技術參數

項目		單位	型號
項目		單位	GML1313L	GML1616L	GML2020L	GML1514	GML2014	GML2514	GML2017	GML2517	GML3017
工作臺	工作臺尺寸（長 × 寬）	mm	1300×1000	1600×1300	2000×1700	1500×1200	2000×1200	2500×1200	2000×1500	2500×1500	3000×1500
	工作臺最大載荷	kg	2000	3000	4000	2000	3000	4000	4000	5000	6000
	T型槽（槽數-槽寬 × 節距）	mm	7-22	7-22	7-22	7-22×150	7-22×150	7-22×150	7-22×200	7-22×200	7-22×200
	工作臺前後行程（X軸）	mm	1400	1800	2100	1600	2200	2700	2200	2700	3200
坐標範圍	橫樑左右行程（Y軸）	mm	1400	1700	2100	1400	1400	1400	1800	1800	1800
	主軸箱上下行程（Z軸）	mm	700	700	700	800	800	800	1000	1000	1000
	龍門寬度	mm	1350	1650	2050	1400	1400	1400	1700	1700	1700
	最大工件尺寸高度	mm	1000	1000	1000	870	870	870	1120	1120	1120
	主軸端面至工作臺面距離	mm	300~1000	300~1000	300~1000	70~870	70~870	70~870	120~1120	120~1120	120~1120
	主軸形式	/	皮帶式	皮帶式	皮帶式	皮帶式	皮帶式	皮帶式	皮帶式	皮帶式	皮帶式
主軸	主軸最高轉速	rpm	6000	6000	6000	6000	6000	6000	6000	6000	6000
	主軸孔錐度	/	BT50/Φ190	BT50/Φ190	BT50/Φ190	BT50/Φ190	BT50/Φ190	BT50/Φ190	BT50/Φ190	BT50/Φ190	BT50/Φ190
	快速移動速度(X/Y/Z)	m/min	20/20/12	20/20/12	20/20/12	24/24/12	8/8/12	8/8/12	8/10/10	12/10/10	12/10/10
進給速率	切削進給速度	m/min	1~10000	1~10000	1~10000	1~10000	1~8000	1~8000	1~8000	1~8000	1~8000
電機	主軸電機功率	kW	15/18.5	15/18.5	15/18.5	15/18.5	15/18.5	15/18.5	15/18.5	15/18.5	15/18.5
	伺服電機扭矩（X/Y/Z）	N.m	35/28/28	35/28/28	35/28/28	35/27/27	35/27/27	35/27/27	35/27/27	35/27/27	35/27/27
	冷泵電機	kW	0.75	0.75	0.75	0.75	0.75	0.75	0.75	0.75	0.75
精度	定位精度	mm	0.025/0.020/0.015	0.025/0.020/0.015	0.025/0.020/0.015	0.025/0.020/0.015	0.030/0.020/0.015	0.030/0.020/0.015	0.025/0.020/0.015	0.030/0.020/0.015	0.030/0.020/0.015
精度	重複定位精度	mm	0.014/0.012/0.010	0.014/0.012/0.010	0.014/0.012/0.010	0.014/0.012/0.010	0.014/0.012/0.010	0.014/0.012/0.010	0.014/0.012/0.010	0.014/0.012/0.010	0.014/0.012/0.010
進給驅動	直線導軌（X/Y/Z）	mm	45/2; 45/2; 滑軌	45/2; 45/2; 滑軌	45/2; 45/2; 滑軌	45/2; 45/2; 滑軌	45/2; 45/2; 滑軌	45/2; 45/2; 滑軌	45/2; 55/2; 滑軌	45/2; 55/2; 滑軌	45/2; 55/2; 滑軌
進給驅動	絲桿（X/Y/Z）	mm	50/50/50	50/50/50	50/50/50	5512/5010/5010	6310/5010/5010	6310/5010/5010	6310/6310/5010	6316/6310/5010	6316/6310/5010
系統	CNC系統	/	SYNTEC	SYNTEC	SYNTEC	FANUC	FANUC	FANUC	FANUC	FANUC	FANUC
電源	供電電源	KVA	35	35	35	35	35	35	38	38	38
空氣壓力	空氣需求	kg/cm2	≥ 6	≥ 6	≥ 6	≥ 6	≥ 6	≥ 6	≥ 6	≥ 6	≥ 6
空氣壓力	氣源流量	m3/min	≥ 0.5	≥ 0.5	≥ 0.5	≥ 0.5	≥ 0.5	≥ 0.5	≥ 0.5	≥ 0.5	≥ 0.5
刀庫選配	刀庫形式	/	圓盤機械手	圓盤機械手	圓盤機械手	圓盤機械手	圓盤機械手	圓盤機械手	圓盤機械手	圓盤機械手	圓盤機械手
	刀庫容量	pcs	24	24	24	24	24	24	24	24	24
	最大刀重	kg	15	15	15	15	15	15	15	15	15
	最大刀徑（滿刀）	mm	110	110	110	110	110	110	110	110	110
	最大刀徑（鄰空刀）	mm	200	200	200	200	200	200	200	200	200
	最大刀長	mm	350	350	350	350	350	350	350	350	350
	換刀時間	S	3.8	3.8	3.8	3.8	3.8	3.8	3.8	3.8	3.8
機床尺寸	佔地面積（長 × 寬 × 高）	mm	4250×3150×3200	4850×4000×3200	6500×4300×3200	5400×3400×3900	6000×3400×3900	7000×3400×3900	6000×3950×4100	7000×3950×4100	8200×3950×4100
機床尺寸	機床重量(約)	kg	14500	19500	22500	14500	17000	19500	19500	21000	23000

技術參數如有變動，恕不另行通知。
